Nr kat. 40239
RECYFIX STANDARD 100, kl. C 250
typ 60 z rusztem żeliwnym, kratowym GUGI MW 15/25, czarnym*
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

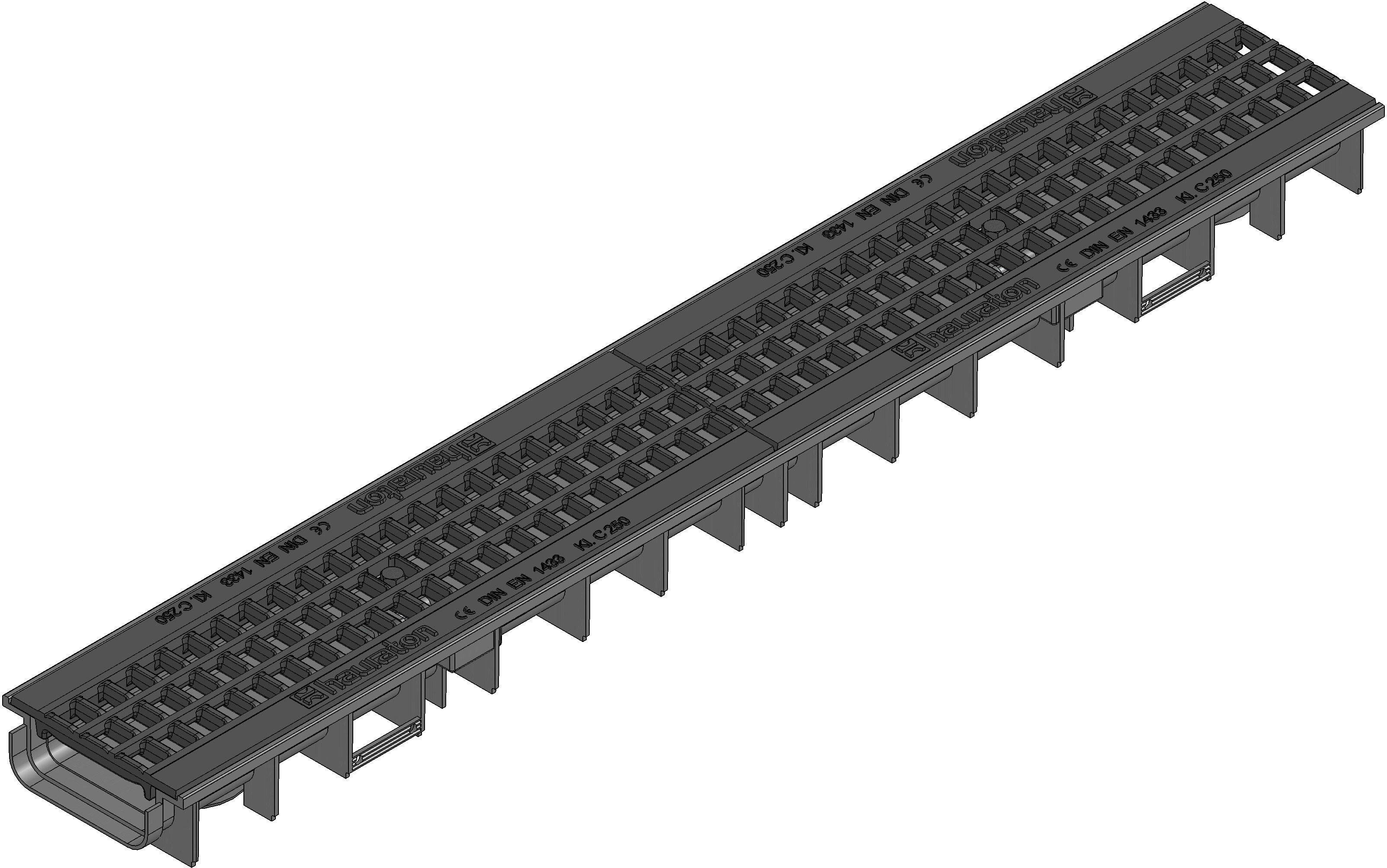

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Widok z góry
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
40239
Długość
1000 mm
Szerokość
150 mm
Wysokość
60 mm
Einlegetiefe
6 mm
Waga
6.85 kg
Zastosowane materiały
modyfikowany polipropylen, stal ocynkowana, czarna, tworzywo (PA z recyklingu), żeliwo sferoidalne GGG50
Powierzchnia wlotowa
453.0 cm²/m
Szerokość nominalna
100
Pow. przekroju poprzecz.
35 cm²
Opis produktu
M
Materiał korpusu
modyfikowany polipropylen
Materiał B
żeliwo sferoidalne GGG50
Opis produktu
EN 1433, DIN 19580
Opis produktu
RECYFIX STANDARD 100, korytko typ 60 z rusztem żeliwnym, kratowym GUGI MW 15/25, kl. C 250
Opis produktu
RECYFIX STANDARD 100 typ 60 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt. Krawędzie koryt wyposażone w 4 poziome gniazda pod blokady ANTY WANDAL. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. Mocowanie rusztu - blokada poprzeczna ANTY WANDAL x2. Ruszt kratowy GUGI MW 15/25, żeliwo sferoidalne EN-GJS.
Klasa wytrzymałości koryta z rusztem = C 250
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Znakowanie zgodnie z PN-EN 1433.
Opis produktu
88
Deklaracja właściwości użytkowych
Opis techniczny
Instrukcja montażu
Przykład zabudowy
Kostka brukowa klasa A 15 - B 125
Jastrych cementowy klasa A 15 - B 125
Kostka brukowa klasa C 250
Asfalt klasa A 15 - B 125
Asfalt klasa C 250
