RECYFIX STANDARD 100, przejezdne dla samochodów osobowych

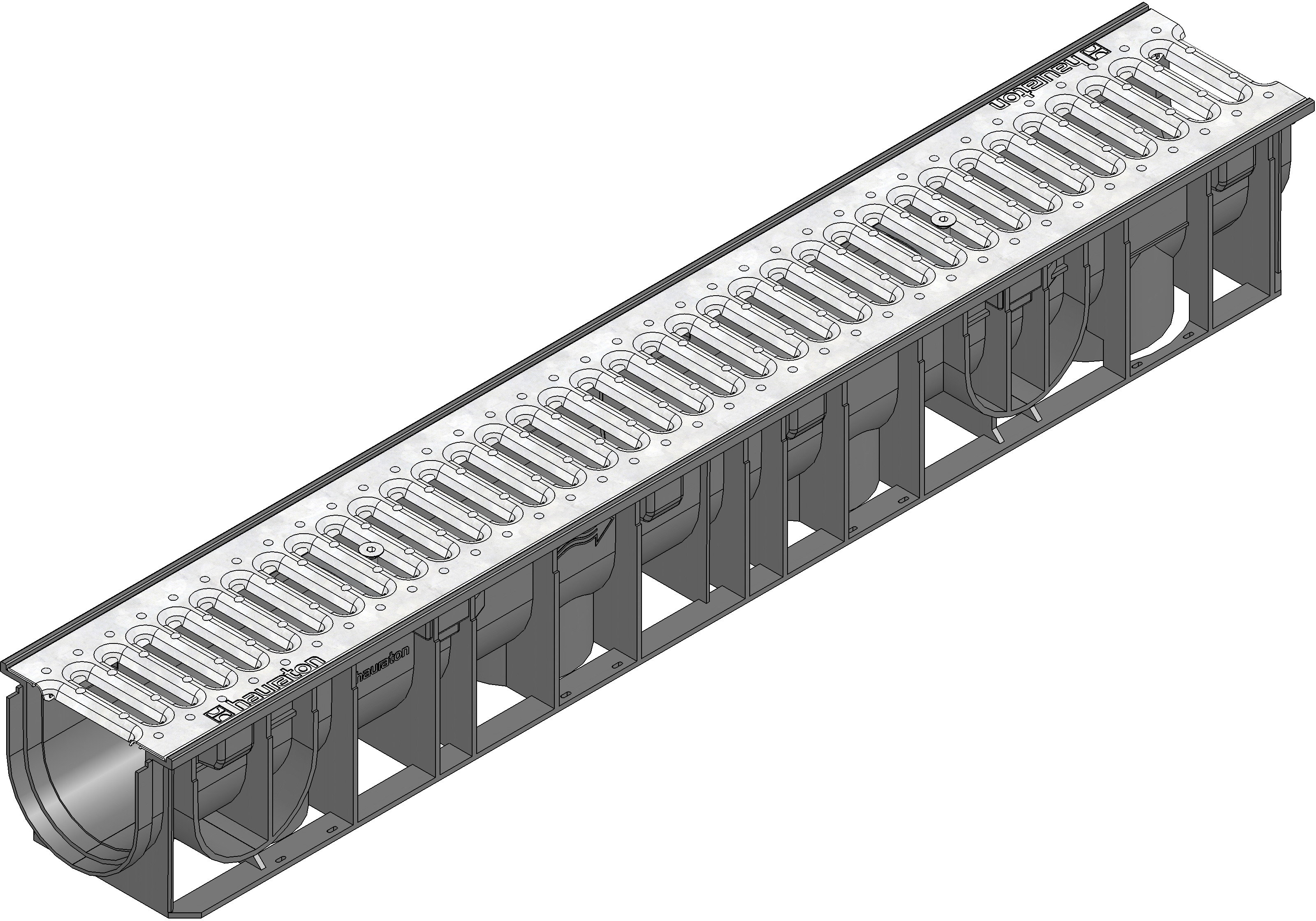

Wizualizacja produktu

Wizualizacja produktu, JPG
Pobierz
Wizualizacja produktu, PDF
Pobierz

Rysunek techniczny

Rysunek

Rysunek, JPG
Pobierz
Rysunek, PDF
Pobierz

Rysunek (CAD)

Rysunek (CAD), DWG
Pobierz

Widok z góry

Widok z góry, JPG
Pobierz

Karta katalogowa

Karta katalogowa, PDF
Pobierz

Informacje techniczne i wymiary

Nr kat.

40231

Długość

1000 mm

Szerokość

150 mm

Wysokość

134 mm

Waga

3.99 kg

Zastosowane materiały

modyfikowany polipropylen, ocynk elektrolityczny, stal ocynkowana, tworzywo (PA z recyklingu)

Powierzchnia wlotowa

242.0 cm²/m

Szerokość nominalna

100

Pow. przekroju poprzecz.

92 cm²

Typ zgodny PN-EN 1433

Materiał korpusu

modyfikowany polipropylen

Materiał rusztu

stal ocynkowana

Norma

EN 1433, DIN 19580

Pełna nazwa produktu

RECYFIX STANDARD 100, korytko typ 01, z rusztem szczelinowym SW 75/9, zacisk., przej. dla sam. os., ocynk.

Opis produktu

RECYFIX STANDARD 100 typ 01 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt. Krawędzie koryt wyposażone w 4 poziome gniazda pod blokady ANTY WANDAL. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Mocowanie rusztu - blokada poprzeczna ANTY WANDAL x2. Ruszt szczelinowy SW 75/9, stal ocynkowana. Klasa wytrzymałości koryta z rusztem = przej. dla sam. os. Minimalna wytrzymałość na temperaturę stałą 80 st. C. Minimalna wytrzymałość na temperaturę chwilową 95 st. C. Znakowanie zgodnie z PN-EN 1433.

Ilość sztuk na palecie

Informacje techniczne i wymiary, PDF Pobierz
