Nr kat. 40686
RECYFIX STANDARD 200, kl. B 125
typ 020 z rusztem kratowym MW 30/10, ocynk.
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

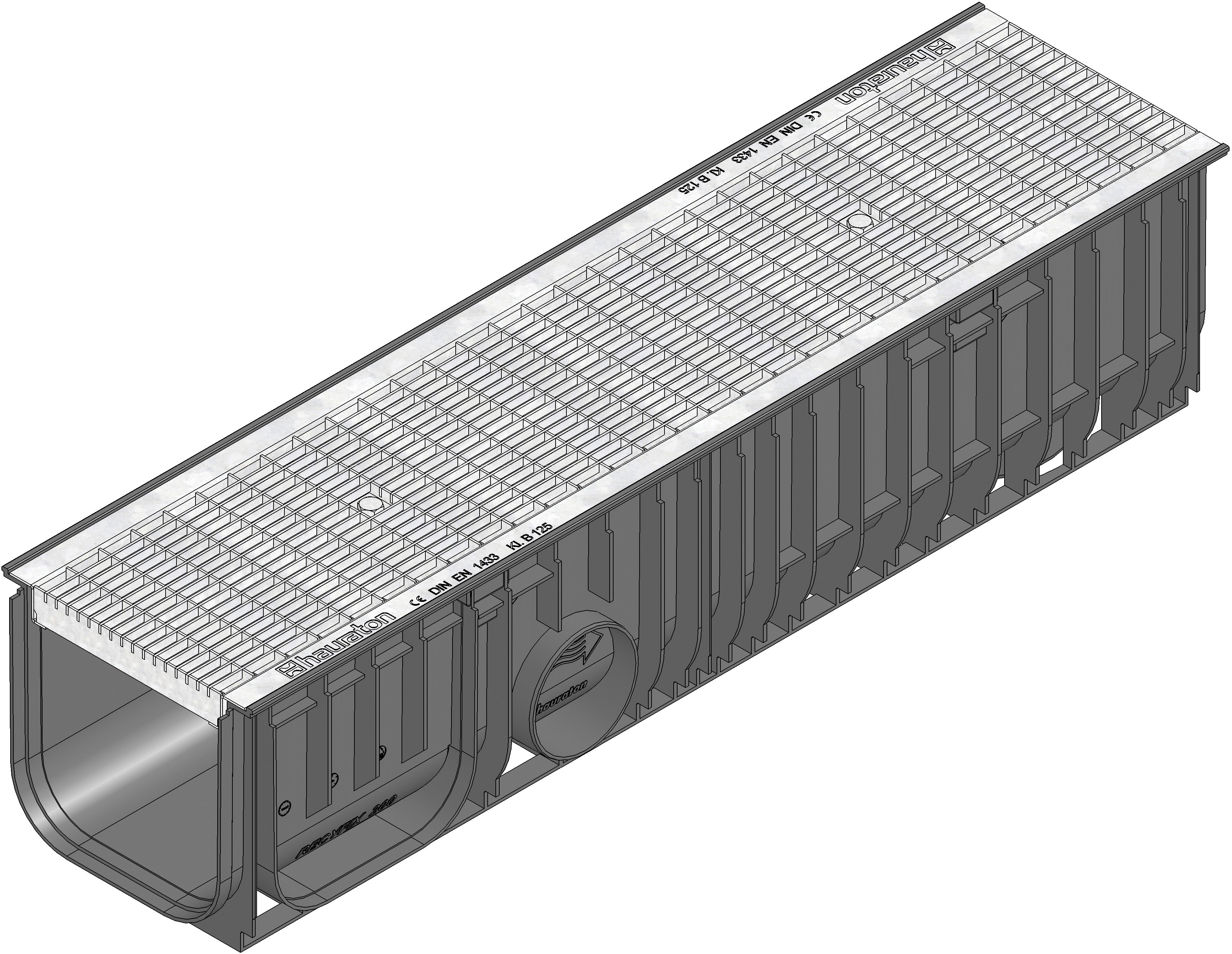

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Widok z góry
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
40686
Długość
1000 mm
Szerokość
256 mm
Wysokość
235 mm
Einlegetiefe
32 mm
Waga
11.30 kg
Zastosowane materiały
modyfikowany polipropylen, ocynk elektrolityczny, stal ocynkowana ogniowo
Powierzchnia wlotowa
1442.0 cm²/m
Szerokość nominalna
200
Pow. przekroju poprzecz.
394 cm²
Typ zgodny PN-EN 1433
M
Materiał korpusu
modyfikowany polipropylen
Materiał B
stal ocynkowana ogniowo
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX STANDARD 200, korytko typ 020 z rusztem kratowym MW 30/10, ocynk., kl. B 125
Opis produktu
RECYFIX STANDARD 200 typ 010 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt. Krawędzie koryt wyposażone w 4 poziome gniazda pod blokady ANTY WANDAL. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Mocowanie pokrywy - blokada poprzeczna ANTY WANDAL x2. Ruszt kratowy MW 30/10, stal ocynkowana.
Klasa wytrzymałości koryta z rusztem = B 125
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
16
Deklaracja właściwości użytkowych
Opis techniczny
Przykład zabudowy
Kostka brukowa klasa B 125,
Jastrych cementowy klasa B 125 - C 250,
Kostka brukowa klasa C 250,
Asfalt klasa A 15 - B 125,
Asfalt klasa C 250,
Kostka brukowa klasa A 15 - B 125,
Beton klasa C 250,
Kostka brukowa klasa C 250,
Instrukcja montażu
