Nr kat. 40676
RECYFIX STANDARD 200, kl. B 125
typ 020 z rusztem kratowym MW 30/30, ocynk.
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

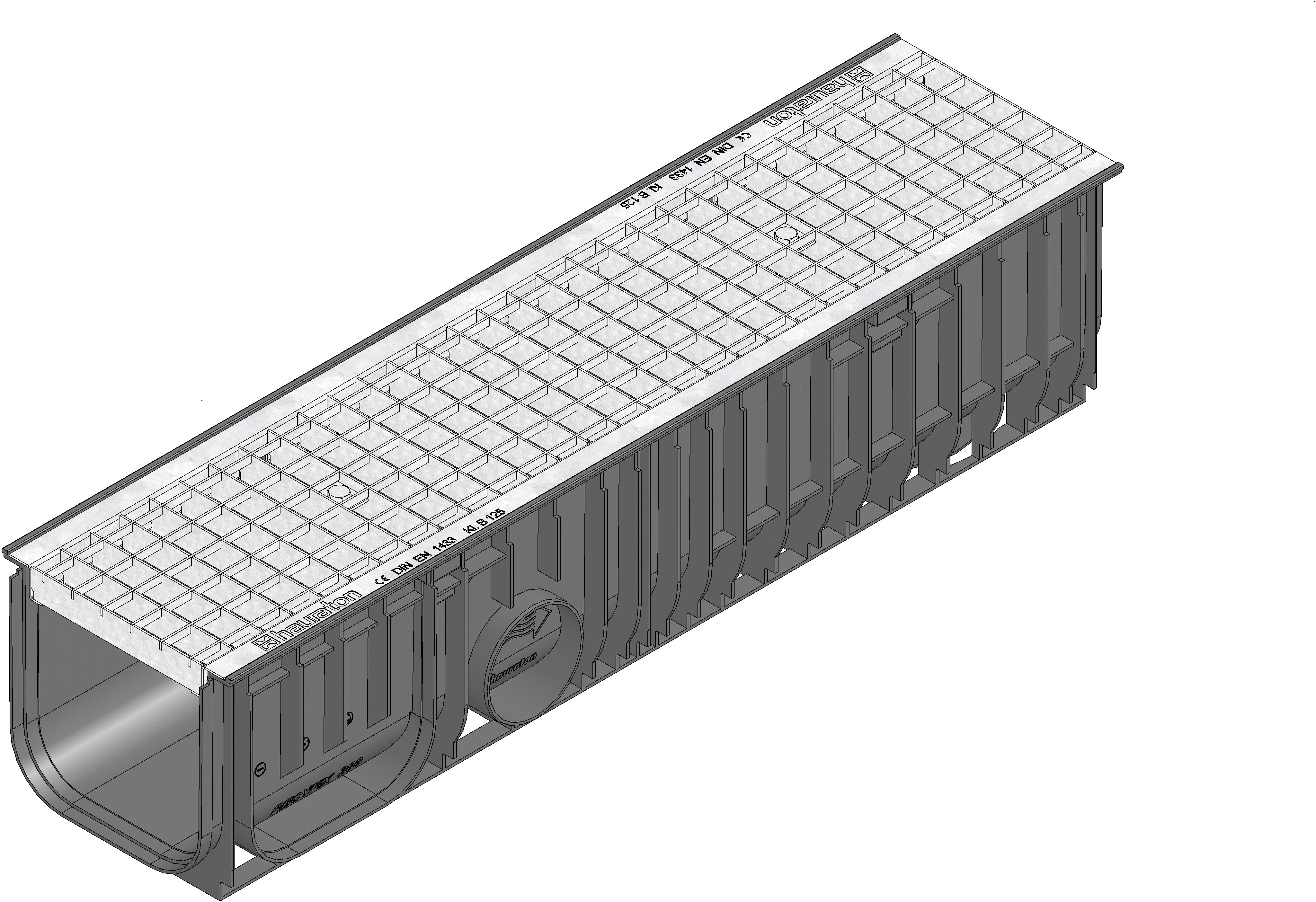

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek (CAD)
Widok z góry
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
40676
Długość
1000 mm
Szerokość
256 mm
Wysokość
235 mm
Waga
9.67 kg
Zastosowane materiały
modyfikowany polipropylen, ocynk elektrolityczny, stal ocynkowana ogniowo
Powierzchnia wlotowa
1633.0 cm²/m
Szerokość nominalna
200
Pow. przekroju poprzecz.
394 cm²
Typ zgodny PN-EN 1433
M
Materiał korpusu
modyfikowany polipropylen
Materiał rusztu
stal ocynkowana ogniowo
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX STANDARD 200, korytko typ 020 z rusztem kratowym MW 30/30, ocynk., kl. B 125
Opis produktu
RECYFIX STANDARD 200 typ 010 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt. Krawędzie koryt wyposażone w 4 poziome gniazda pod blokady ANTY WANDAL. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Mocowanie pokrywy - blokada poprzeczna ANTY WANDAL x2. Ruszt kratowy MW 30/30, stal ocynkowana.
Klasa wytrzymałości koryta z rusztem = B 125
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
16
Deklaracja właściwości użytkowych
Opis techniczny
Instrukcja montażu
Przykład zabudowy
Kostka brukowa kl. A 15 - B 125
Jastrych cementowy kl. A 15 - B 125
Kostka brukowa kl. C 250
Kostka brukowa kl. A 15 - B 125
Asfalt kl. A 15 - B 125
Beton kl. A 15 - C 250
Asfalt kl. C 250
Kostka brukowa kl. C 250
