Nr kat. 40689
RECYFIX STANDARD 200, kl. C 250
typ 020 z rusztem żeliwnym, szczelinowym SW 180/6, czarnym
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

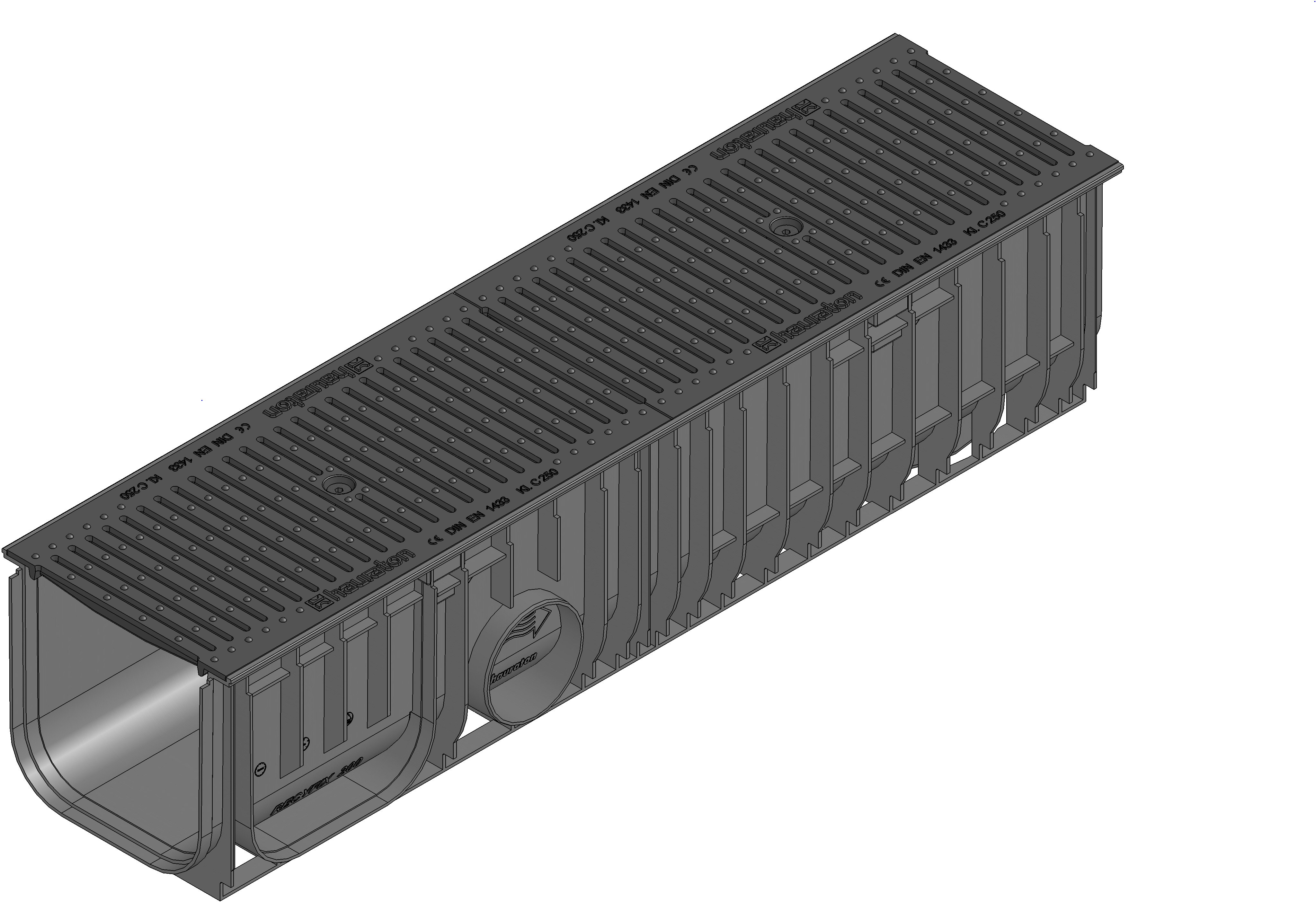

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Widok z góry
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
40689
Długość
1000 mm
Szerokość
256 mm
Wysokość
235 mm
Waga
18.10 kg
Zastosowane materiały
modyfikowany polipropylen, ocynk elektrolityczny, stal ocynkowana, czarna, żeliwo sferoidalne GGG50
Powierzchnia wlotowa
557.0 cm²/m
Szerokość nominalna
200
Pow. przekroju poprzecz.
394 cm²
Typ zgodny PN-EN 1433
M
Materiał korpusu
modyfikowany polipropylen
Materiał rusztu
żeliwo sferoidalne GGG50
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
RECYFIX STANDARD 200, korytko typ 020 z rusztem żeliwnym, szczelinowym SW 180/6, kl. C 250
Opis produktu
RECYFIX STANDARD 200 typ 010 - Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt. Krawędzie koryt wyposażone w 4 poziome gniazda pod blokady ANTY WANDAL. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. W ścianach bocznych koryta wytłoczenia umożliwiające połączenie koryt w kształcie litery T. Mocowanie pokrywy - blokada poprzeczna ANTY WANDAL x2. Ruszt szczelinowy SW 180/6, żeliwo sferoidalne EN-GJS.
Klasa wytrzymałości koryta z rusztem = C 250
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Znakowanie zgodnie z PN-EN 1433.
Ilość sztuk na palecie
16
Deklaracja właściwości użytkowych
Opis techniczny
Instrukcja montażu
Przykład zabudowy
Kostka brukowa kl. A 15 - B 125
Jastrych cementowy kl. A 15 - B 125
Kostka brukowa kl. C 250
Kostka brukowa kl. A 15 - B 125
Asfalt kl. A 15 - B 125
Beton kl. A 15 - C 250
Asfalt kl. C 250
Kostka brukowa kl. C 250
