Nr kat. 7511
SPORTFIX PRO 100
typ 01 z rusztem kratowym GUGI MW 15/25 z tworzywa, czarnym
dostępny
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

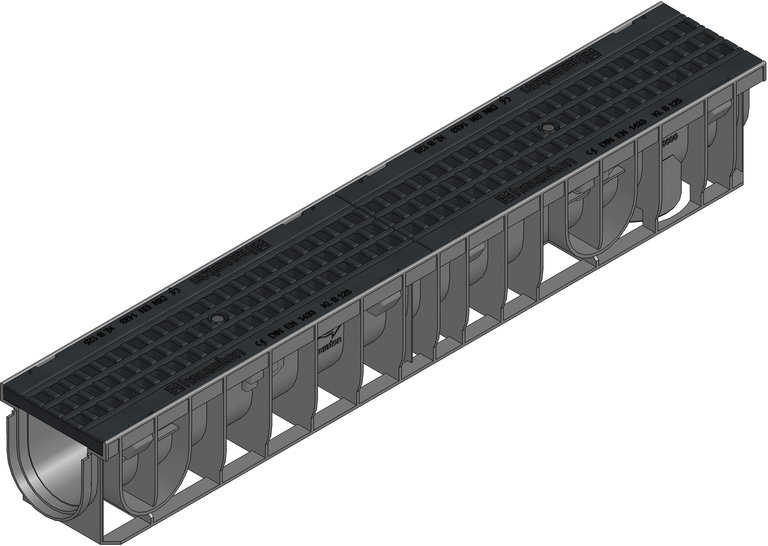

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Widok z góry
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
7511
Długość
1000 mm
Szerokość
160 mm
Wysokość
150 mm
Wysokość minimalna (w miejscu osadzenia)
20 mm
Waga
4.26 kg
Zastosowane materiały
modyfikowany polipropylen, stal ocynkowana, czarna, tworzywo (PA z recyklingu), wzmocniony poliamid
Powierzchnia wlotowa
444.0 cm²/m
Szerokość nominalna
100
Pow. przekroju poprzecz.
92 cm²
Typ zgodny PN-EN 1433
M
Materiał korpusu
modyfikowany polipropylen
Materiał B
wzmocniony poliamid
Norma
EN 1433, EN 1433 + IAKS, DIN 19580
Pełna nazwa produktu
SPORTFIX PRO 100, korytko typ 01 z rusztem poliamidowym kratowym GUGI 15/25, czarnym, kl. B 125
Opis produktu
SPORTFIX PRO 100, korytko typ 01 - Korpus koryta wykonany z tworzywa PE-PP wraz z rusztem poliamidowym kratowym GUGI 15/25, czarnym, o parametrach minimalnych ujętych w poniższej w tabeli.
Krawędzie koryt o wysokości 20 mm i szerokości 30 mm w najszerszym miejscu.
Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt., a także w 4 poziome gniazda pod blokady ANTY WANDAL.
Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową.
Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego.
Mocowanie rusztów - blokada poprzeczna w ilości 2 szt..
Minimalna wytrzymałość na temperaturę stałą 80 st. C.
Minimalna wytrzymałość na temperaturę chwilową 95 st. C.
Znakowanie zgodnie z EN 1433.
Ilość sztuk na palecie
49
Opis techniczny
Przykład zabudowy
Bieżnia / Boisko klasa A 15,
