Nr kat. 98019
DRAINFIX CLEAN RST 400 kanały filtrujące, z rusztem z żeliwa sferoidalnego szerokość szczeliny 3x 118(133)18 mm, do klasy D 400 z rurą drenażową z geowłókniną i elementem łączącym
typ 010, element końcowy
na zamówienie
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

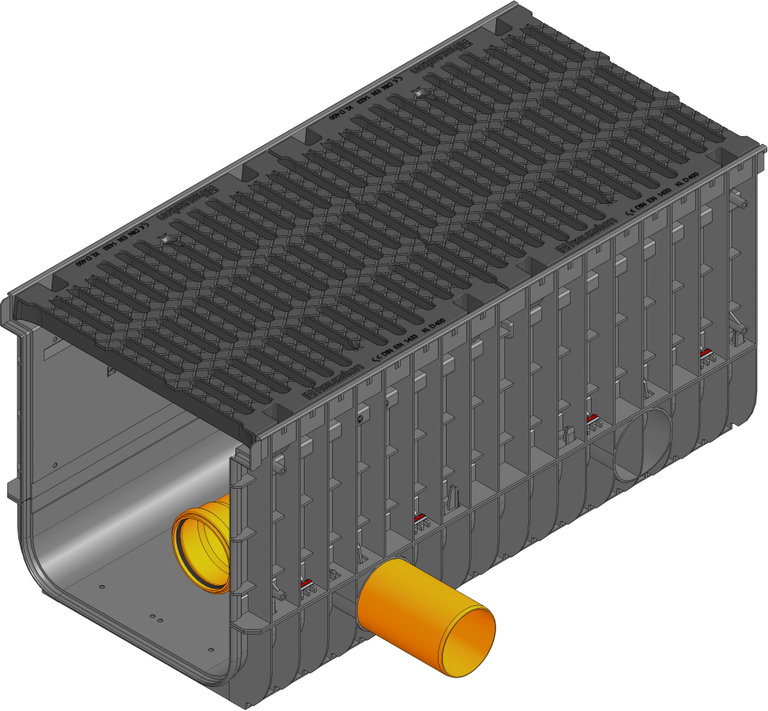

Wizualizacja produktu
Rysunek techniczny
Rysunek (CAD)
Rysunek
Karta katalogowa
Informacje techniczne i wymiary
Nr kat.
98019
Długość
1000 mm
Szerokość
500 mm
Wysokość
500 mm
Waga
58.11 kg
Pojemność retencyjna
68.5 l/m
Przekrój retencji
685.0 cm²
Wysokość wypełnienia podłoża
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Wymagane podłoże
93.0 l/lfdm.
Szerokość nominalna
400
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
DRAINFIX CLEAN RNC 400 typ 010, element końcowy, z możliwością podłączenia bocznego ze zintegrowanym wylotem PVC-U DN100, koryto z substratem do oczyszczania wody deszczowej na zasadzie filtracji powierzchniowej, ze zintegrowaną ramą, z rusztem żeliwnym s
Opis produktu
DRAINFIX CLEAN 400 typ 010, element końcowy, z możliwością podłączenia bocznego ze zintegrowanym wylotem PVC-U DN100, koryto z substratem do oczyszczania wody deszczowej na zasadzie filtracji powierzchniowej, ze zintegrowaną ramą, z rusztem żeliwnym szczelinowym SW 3x118 i 133/18 mm, czarnym, w kl. D400 przyśrubowanym, z rurą drenażową DN 100 z geowłókniną i elementem łączącym, zamkniętą na końcu, zgodny z niemiecką krajową aprobatą techniczną (abZ by DIBt) nr: Z-84.2-7. Korpus koryta wykonany z tworzywa PE-PP. Krawędzie koryt wyposażone w owalne otwory pod trzpienie z rusztów w ilości 8 szt. na każdy metr odwodnienia. Krawędzie koryt wyposażone w 8 gniazd pod śruby mocujące ruszt. Dno oraz boczne ścianki koryta użebrowane, zapewniające trwałe połączenie z opaską betonową. Konstrukcja dna koryta wyposażona w dodatkowy stabilizujący szkielet oraz wyprofilowanie umożliwiające wykonanie odpływu dolnego. Ruszty - żeliwo sferoidalne EN-GJS. Mocowanie rusztów - śrubowe w 8 punktach. Rura odpływowa DN 100 mm, perforowana, z geowłókniną, wykonana z PEHD, ułożona w dnie koryta odwodnienia, stanowiąca element umożliwiający odprowadzenie oczyszczonej wody, przefiltrowanej przez substrat z wysoką zawartością węgla, oczyszczający wodę deszczową na zasadzie filtracji powierzchniowej, umożliwiający wiązanie i zatrzymywanie metali ciężkich, zatrzymujący cząstki o średnicy od 0,006 do 0,060 mm. Wydajność oczyszczania substratu odpowiada warstwie 30 cm czynnej powierzchni gleby. Substrat stanowi wypełnienie koryta odwodnienia do wysokości 150 mm ponad krawędź perforowanej rury odpływowej. Klasa wytrzymałości koryta z rusztem = D 400. Minimalna wytrzymałość na temperaturę stałą 80 st. C. Minimalna wytrzymałość na temperaturę chwilową 95 st. C. Znakowanie zgodnie z PN-EN 1433. Zgodny z niemiecką krajową aprobatą techniczną (abZ by DIBt) nr: Z-84.2-7
Ilość sztuk na palecie
-
Opis techniczny

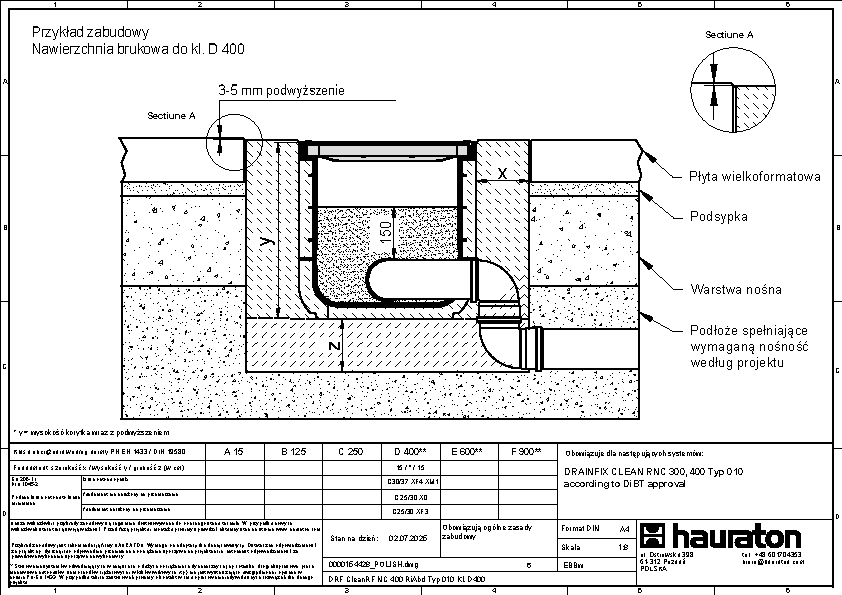

Przykład zabudowy
Asfalt klasa A 15 - C 250,
Kostka brukowa klasa C 250,
Beton klasa C 250 - D 400,
Asfalt klasa D 400,
Instrukcja montażu
