Šifra art. 33435

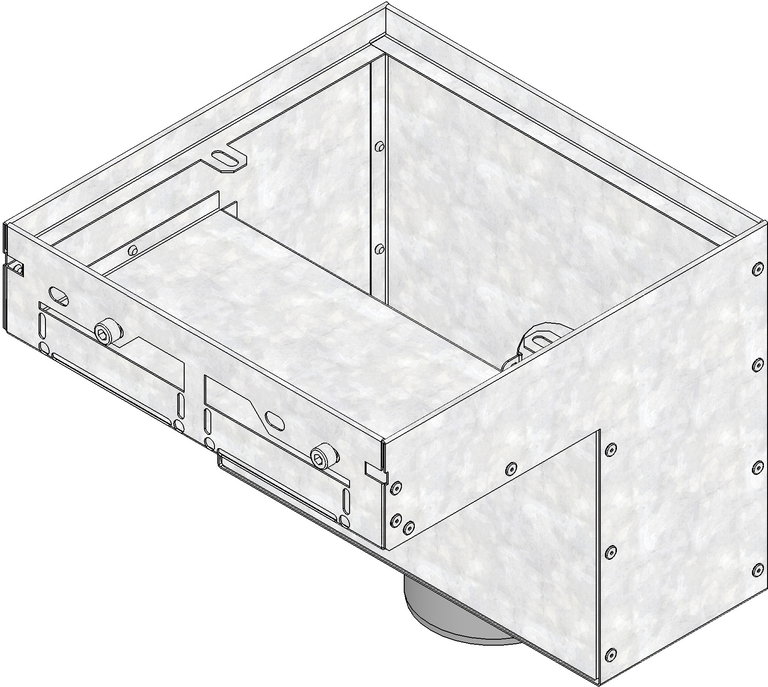

DACHFIX Drain box, spodnji del
Drain box 30x30 mm za tip 45/75, galvaniziran
Imate vprašanja?
Naša izkušena ekipa za načrtovanje vam bo z veseljem pomagala.
Kontakt
Predstavitev proizvoda
Tehnična risba
Risba ( DWG)
Risba ( JPG, PDF)
Data Sheet
Tehnične informacije in mere
Šifra art.
33435
Dolžina
300 mm
Širina
300 mm
Višina
250 mm
Masa
2.81 kg
Materijal
pocinkano jeklo, PVC-U
Nazivna širina
115, 135, 155, 205, 255
Naziv proizvoda
DACHFIX STEEL Drain box 300 tip 45/75 galvaniziran, s privitim PVC iztokom DN/OD 100, sive barve, s slepim pokrovom za DACHFIX STEEL tip 45/75
Opis proizvoda
DACHFIX STEEL Drain box 300 tip 45/75 galvaniziran, s privitim PVC iztokom DN/OD 100, sive barve, s slepim pokrovom za DACHFIX STEEL tip 45/75, previsna izvedba, v skladu s smernicami za ravne strehe DIN 18195, del 9, v skladu z razredom obremenitve A 15 - pohodna in dostopna z invalidskim vozičkom, enostavna montaža na kanaleto, možna vertikalna in horizontalna povezava s pvc navojnim nastavkom DN/OD 100, D/Š/V 300x300x300 mm, št. 33435
Pakiranje
-
Tekst opis za popise
Primer vgradnje
dostopno z invalidskim vozičkom, odvodnjavanje brez kanalete
dostopno z invalidskim vozičkom, odvodnjavanje preko drain box, vertikalen priključek
dostopno z invalidskim vozičkom, odvodnjavanje preko drain box, horizontalni priključek
dostopno z invalidskim vozičkom, odvodnjavanje preko kanalete, vertikalno, brez ovir (2 cm)
dostopno z invalidskim vozičkom, odvodnjavanje preko kanalete, vertikalno, prehod brez praga (0 cm)
površina iz plošč class pohodno, dostopno z invalidskim vozičkom
dostopno z invalidskim vozičkom, odvodnjavanje zaprto preko križišča (spodnja plošča), vertikalna povezava
Dostopno z invalidskim vozičkom, odvodnjavanje preko zaprtega (dvojnega) križišča, vertikalna povezava
dostopno z invalidskim vozičkom, odvodnjavanje preko križišča in DACHFIX POINT
dostopno z invalidskim vozičkom, odvodnjavanje preko križanja in DACHFIX POINT
