Šifra art. 65005
DACHFIX STEEL 115, višina 45 mm
tip 45, pocinkano, 0,5 m
Imate vprašanja?
Naša izkušena ekipa za načrtovanje vam bo z veseljem pomagala.
Kontakt
Predstavitev proizvoda

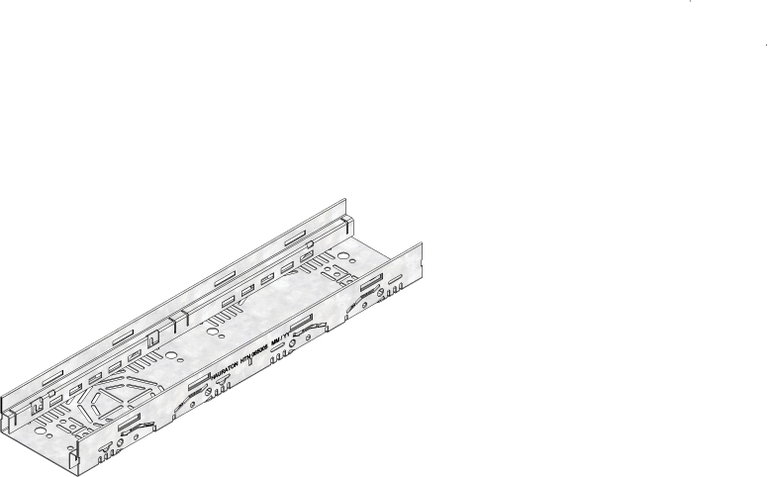

Tehnična risba
Risba ( DWG)
Risba ( JPG, PDF)
Data Sheet
Tehnične informacije in mere
Šifra art.
65005
Dolžina
500 mm
Širina
115 mm
Višina
45 mm
Masa
0.96 kg
Materijal
pocinkano jeklo
Višina okvirja
20 mm
Nazivna širina
115
Presek odvodnjavanja
27 cm²
Padec
-
Vrsta pritrditve
Pritrditvena ročica
Tip v skladu s standardom DIN EN 1433
M
Materijal kanalete
pocinkano jeklo
Opis proizvoda
DACHFIX STEEL 115 - kanaleta tip 45, izdelana iz pocinkanega jekla, odpornega proti koroziji, pohodna in dostopna z invalidskim vozičkom, rešetkasto obrobljena navznoter, z luknjami na obeh straneh in vgrajenimi perforacijami v spodnjem delu za izrezovanje na mestu za DN/OD 75 ali DN /OD 110 kanalizacijski priključni kosi, D/Š/V 500x115x45 mm, št. 65005
Pakiranje
792
Tekst opis za popise
Primer vgradnje
dostopno z invalidskim vozičkom, odvodnjavanje brez kanalete
dostopno z invalidskim vozičkom, odvodnjavanje preko drain box, vertikalen priključek
dostopno z invalidskim vozičkom, odvodnjavanje preko drain box, horizontalni priključek
dostopno z invalidskim vozičkom, odvodnjavanje preko kanalete, vertikalno, brez ovir (2 cm)
dostopno z invalidskim vozičkom, odvodnjavanje preko kanalete, vertikalno, prehod brez praga (0 cm)
površina iz plošč class pohodno, dostopno z invalidskim vozičkom
dostopno z invalidskim vozičkom, odvodnjavanje zaprto preko križišča (spodnja plošča), vertikalna povezava
Dostopno z invalidskim vozičkom, odvodnjavanje preko zaprtega (dvojnega) križišča, vertikalna povezava
dostopno z invalidskim vozičkom, odvodnjavanje preko križišča in DACHFIX POINT
dostopno z invalidskim vozičkom, odvodnjavanje preko križanja in DACHFIX POINT
