Šifra art. 65103

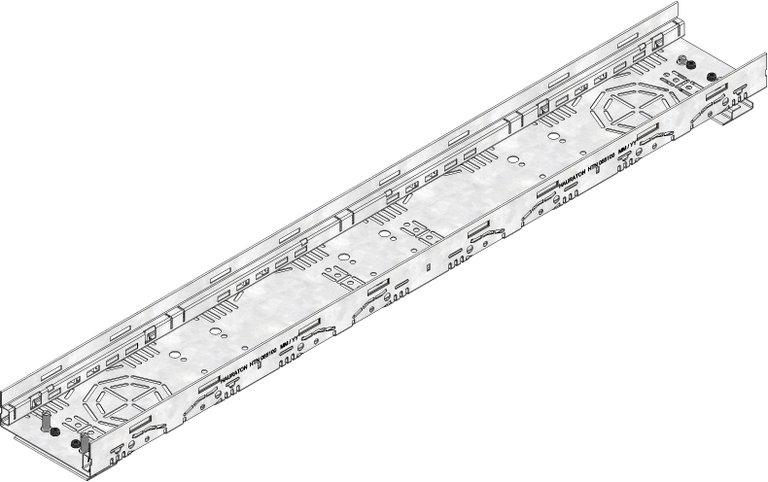

DACHFIX STEEL 135, višina 45 mm
tip 45, nastavljiva višina, iz pocinkanega jekla
Imate vprašanja?
Naša izkušena ekipa za načrtovanje vam bo z veseljem pomagala.
Kontakt
Predstavitev proizvoda
Tehnična risba
Risba ( DWG)
Risba ( JPG, PDF)
Data Sheet
Tehnične informacije in mere
Šifra art.
65103
Dolžina
1000 mm
Širina
135 mm
Višina
59 mm
Masa
2.54 kg
Materijal
pocinkano jeklo
Višina okvirja
20 mm
Nazivna širina
135
Presek odvodnjavanja
32 cm²
Padec
-
Vrsta pritrditve
Pritrditvena ročica
Tip v skladu s standardom DIN EN 1433
M
Materijal kanalete
pocinkano jeklo
Pakiranje
360
Tekst opis za popise
Primer vgradnje
dostopno z invalidskim vozičkom, odvodnjavanje brez kanalete
dostopno z invalidskim vozičkom, odvodnjavanje preko drain box, vertikalen priključek
dostopno z invalidskim vozičkom, odvodnjavanje preko drain box, horizontalni priključek
dostopno z invalidskim vozičkom, odvodnjavanje preko kanalete, vertikalno, brez ovir (2 cm)
dostopno z invalidskim vozičkom, odvodnjavanje preko kanalete, vertikalno, prehod brez praga (0 cm)
površina iz plošč class pohodno, dostopno z invalidskim vozičkom
dostopno z invalidskim vozičkom, odvodnjavanje zaprto preko križišča (spodnja plošča), vertikalna povezava
Dostopno z invalidskim vozičkom, odvodnjavanje preko zaprtega (dvojnega) križišča, vertikalna povezava
dostopno z invalidskim vozičkom, odvodnjavanje preko križišča in DACHFIX POINT
dostopno z invalidskim vozičkom, odvodnjavanje preko križanja in DACHFIX POINT
