Šifra art. 4745
FASERFIX BIG BLS 300 obremenitev pristopa: model obremenitve 1 - pas 2 & NŠ 60 z dovoljeno osno obremenitvijo 20 ton, tip 030 - 035
Tip 030, 4,0 m
Imate vprašanja?
Naša izkušena ekipa za načrtovanje vam bo z veseljem pomagala.
Kontakt

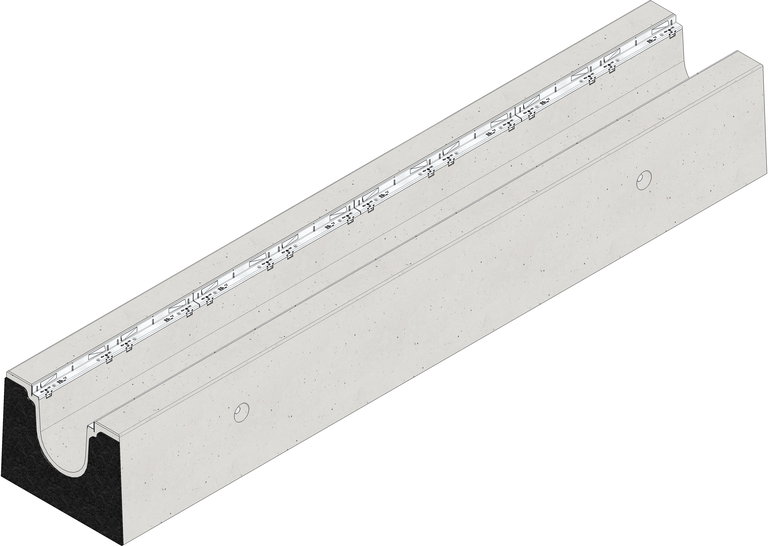

Predstavitev proizvoda
Tehnična risba
Risba ( DWG)
Risba (JPG)
Tehnični list
Tehnične informacije in mere
Šifra art.
4745
Dolžina
4000 mm
Širina
700 mm
Višina
575 mm
Masa
3200.00 kg
Materijal
Nerjaveče jeklo 1.4301, Standardni beton po normativu
Višina okvirja
40 mm
Nazivna širina
300
Presek odvodnjavanja
812 cm²
Padec
-
Vrsta pritrditve
SIDE-LOCK, Privijačenje
Tip v skladu s standardom DIN EN 1433
I
Materijal kanalete
Standardni beton po normativu
Material okvirja
Nerjaveče jeklo 1.4301
Pravila in predpisi
EN 1433, DIN 19580
Opis proizvoda
FASERFIX BIG BLS 300 Tip 030 - odvodna kanaleta iz FDE betona kot armiranobetonski montažni del C60/75, razred gradbenega materiala A1 po DIN 4102-1, razred obremenitve F 900 po DIN 19580/EN 1433, z oznako CE po na BauPVO, s preizkušenim statičnim dokazom z zasnovo ojačitve za LCN 20 v skladu z ICAO. Ustreza ADV za BFZ 90, nadalje za SLW 60 po DIN 1072 in za nosilni model 1 - FS2 po DIN EN 1991-2 z odločilno osno obremenitvijo Qa = 20 ton. Preverjanje utrujenosti na podlagi reprezentativnih superponiranih obremenitvenih ciklov. Prerez odtoka 812 cm², z okvirjem iz nerjavečega jekla, 16 možnostmi zaklepanja na meter, s SIDE-LOCK brezvijačnim hitrim zapiralom in dodatno možnostjo 8-kratnega vijačenja, brez prečk v liniji kanalete, s tovarniško vgrajeno PE razširitvijo spojni vložek d=10 mm na eni strani, s splošno odobritvijo gradbenega organa za sisteme LAU in test delovanja AKR, globina vložka rešetke 40 mm; D/Š/V 4000x700x575; Št. artikla: 4745
Pakiranje
-
Izjava o lastnostih
Tekst opis za popise
Primer vgradnje
Asfalt Razred D 400
Tlakovanje Razred D 400
Asfalt Razred E 600
Tlakovanje Razred E 600
Asfalt Razred F 900
Beton Razred D 400
Beton Razred E 600
Beton Razred F 900
Beton Razred E 600
