Šifra art. 4721
FASERFIX BIG BLS 300 pristop obremenitve: po LCN 50 z dovoljeno osno obremenitvijo 46 ton (747 - 400), tip 040 - 045
Tip 040, 4,0 m
Imate vprašanja?
Naša izkušena ekipa za načrtovanje vam bo z veseljem pomagala.
Kontakt
Predstavitev proizvoda

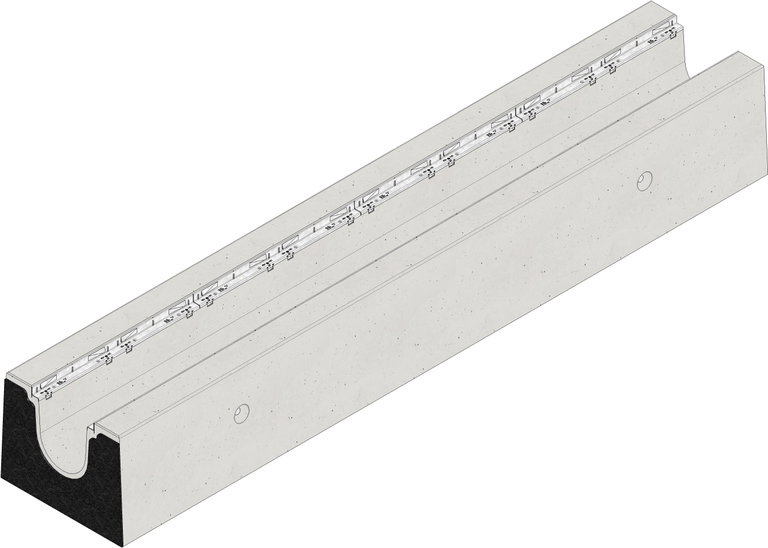

Tehnična risba
Risba ( DWG)
Risba (JPG)
Tehnični list
Tehnične informacije in mere
Šifra art.
4721
Dolžina
4000 mm
Širina
700 mm
Višina
575 mm
Masa
3200.00 kg
Materijal
pocinkano jeklo, Standardni beton po normativu
Višina okvirja
40 mm
Nazivna širina
300
Presek odvodnjavanja
812 cm²
Padec
-
Vrsta pritrditve
SIDE-LOCK, Privijačenje
Tip v skladu s standardom DIN EN 1433
I
Materijal kanalete
Standardni beton po normativu
Material okvirja
pocinkano jeklo
Pravila in predpisi
EN 1433, DIN 19580
Opis proizvoda
FASERFIX BIG BLS 300 Tip 040 - Odtočni kanal iz FDE betona kot montažni armiranobetonski del C60/75, razred gradbenega materiala A1 po DIN 4102-1, razred obremenitve F 900 po DIN 19580/EN 1433, z oznako CE po BauPVO, s preizkušeno statično trdnostjo z armaturno konstrukcijo za LCN 50 po ICAO. V skladu z ADV za BFZ 350, z odločilno osno obremenitvijo Qa = 46 do. Preverjanje utrujenosti na podlagi reprezentativnih superponiranih sprememb obremenitve. Prečni prerez odtoka 812 cm², s pocinkanim jeklenim okvirjem, možnostjo 16-kratnega zaklepanja na meter, z brezvijačnim hitrim zaklepanjem SIDE-LOCK in dodatno možnostjo 8-kratnega vijačenja, brez prečnih mrež v liniji žlebov, s tovarniško vgrajenim PE vložkom za prostorski stik d=10 mm na eni čelni strani, s splošno odobritvijo gradbenih organov za sisteme LAU in preizkusom učinkovitosti AKR, globina vstavljanja rešetke 40 mm; D/Z/V 4000x700x575; št. št.: 4721
Pakiranje
-
Izjava o lastnostih
Tekst opis za popise
Primer vgradnje
Asfalt Razred D 400
Tlakovanje Razred D 400
Asfalt Razred E 600
Tlakovanje Razred E 600
Asfalt Razred F 900
Beton Razred D 400
Beton Razred E 600
Beton Razred F 900
Beton Razred E 600
