Šifra art. 3718
FASERFIX®BIG BLS 200 obremenitev pristopa: "Manipulator - ReachStacker" z dovoljeno osno obremenitvijo 100 ton, tip 070 - 075
Tip 075, 5,0 m
Imate vprašanja?
Naša izkušena ekipa za načrtovanje vam bo z veseljem pomagala.
Kontakt

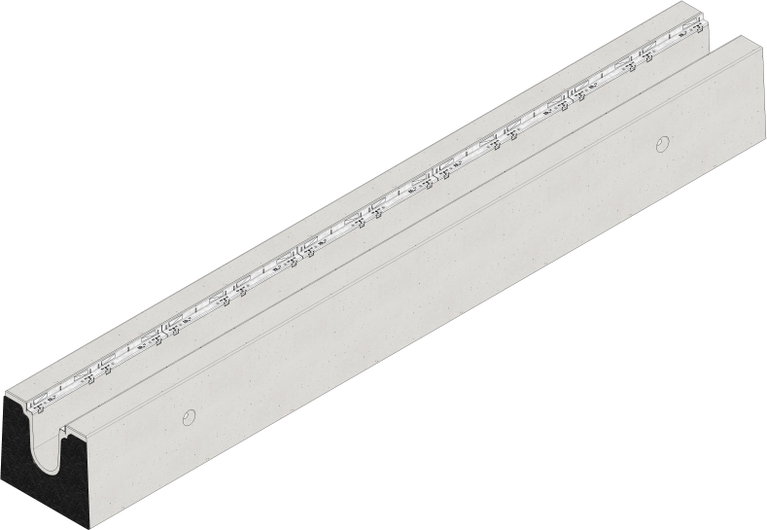

Predstavitev proizvoda
Tehnična risba
Risba ( DWG)
Risba ( JPG, PDF)
Data Sheet
Tehnične informacije in mere
Šifra art.
3718
Dolžina
5000 mm
Širina
600 mm
Višina
575 mm
Masa
3700.00 kg
Materijal
pocinkano jeklo, Standardni beton po normativu
Višina okvirja
40 mm
Nazivna širina
200
Presek odvodnjavanja
552 cm²
Padec
-
Vrsta pritrditve
SIDE-LOCK, Privijačenje
Tip v skladu s standardom DIN EN 1433
I
Materijal kanalete
Standardni beton po normativu
Material okvirja
pocinkano jeklo
Pravila in predpisi
EN 1433, DIN 19580
Opis proizvoda
FASERFIX BIG BLS 200 tip 075 - Odvodni kanal iz FDE betona kot montažni armiranobetonski del C60/75, razred gradbenega materiala A1 po DIN 4102-1, razred obremenitve F 900 po DIN 19580/EN 1433, z oznako CE po BauPVO, s preizkušeno statično trdnostjo z armaturo za LCN 110 po ICAO. V skladu z ADV za BFZ 750, z odločilno osno obremenitvijo Qa = 100 do. Preverjanje utrujenosti na podlagi reprezentativnih superponiranih sprememb obremenitve. Prečni prerez odtoka 552 cm², s pocinkanim jeklenim okvirjem, možnostjo 16-kratnega zaklepanja na meter, z brezvijačnim hitrim zaklepanjem SIDE-LOCK in dodatno možnostjo 8-kratnega vijačenja, brez prečnih mrež v liniji žlebov, s tovarniško vgrajenim vložkom PE za prostorski stik d=10 mm na eni čelni strani, s splošno odobritvijo gradbenih organov za sisteme LAU in preizkusom učinkovitosti AKR, globina vstavljanja rešetke 40 mm; D/Š/V 5000x600x575; št. št.: 3718
Pakiranje
-
Izjava o lastnostih
Tekst opis za popise

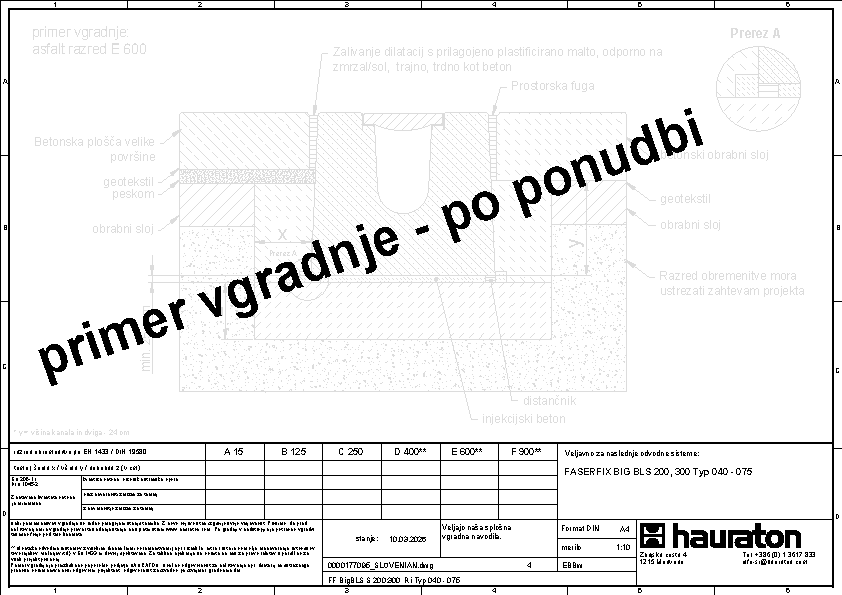

Primer vgradnje
Asfalt class D 400,
Beton class D 400,
Tlakovanje class D 400 - E 600,
Asfalt class F 900,
Beton class E 600 - F 900,
Asfalt class D 400,
Beton class D 400,
Tlakovanje class D 400 - E 600,
Asfalt class E 600 - F 900,
Beton class E 600 - F 900,
Asfalt class D 400,
Beton class D 400,
Tlakovanje class D 400,
Asfalt class E 600 - F 900,
Beton class E 600 - F 900,
