Šifra art. 3705
FASERFIX®BIG BLS 200 obremenitev pristopa: v skladu z LCN 70 z dovoljeno osno obremenitvijo 64,66 ton (A 350 - 900), tip 060 - 065
Tip 060, 4,0 m
Imate vprašanja?
Naša izkušena ekipa za načrtovanje vam bo z veseljem pomagala.
Kontakt

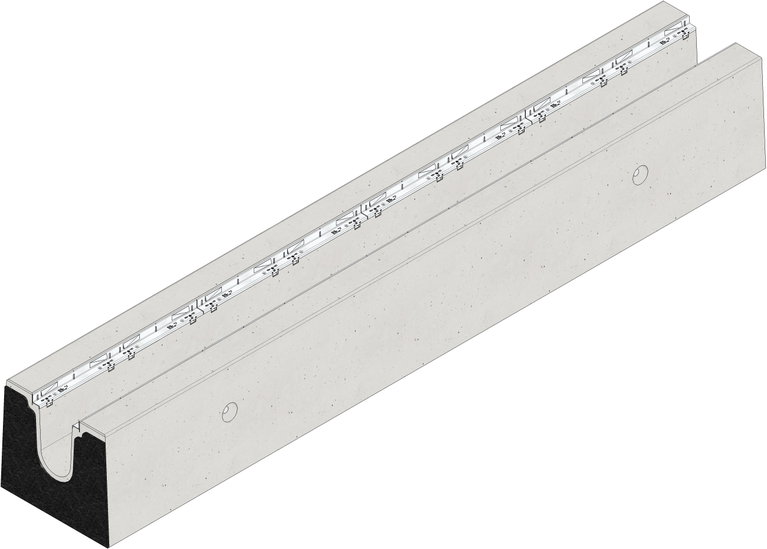

Predstavitev proizvoda
Tehnična risba
Risba ( DWG)
Risba ( JPG, PDF)
Data Sheet
Tehnične informacije in mere
Šifra art.
3705
Dolžina
4000 mm
Širina
600 mm
Višina
575 mm
Masa
2900.00 kg
Materijal
Nerjaveče jeklo 1.4301, Standardni beton po normativu
Višina okvirja
40 mm
Nazivna širina
200
Presek odvodnjavanja
552 cm²
Padec
-
Vrsta pritrditve
SIDE-LOCK, Privijačenje
Tip v skladu s standardom DIN EN 1433
I
Materijal kanalete
Standardni beton po normativu
Material okvirja
Nerjaveče jeklo 1.4301
Pravila in predpisi
EN 1433, DIN 19580
Opis proizvoda
FASERFIX BIG BLS 200 Tip 060 - Odtočni kanal iz FDE betona kot montažni armiranobetonski del C60/75, razred gradbenega materiala A1 po DIN 4102-1, razred obremenitve F 900 po DIN 19580/EN 1433, z oznako CE po BauPVO, s preizkušeno statično trdnostjo z armaturno konstrukcijo za LCN 70 po ICAO. V skladu z ADV za BFZ 750, z odločilno osno obremenitvijo Qa = 60 do. Preverjanje utrujenosti na podlagi reprezentativnih superponiranih sprememb obremenitve. Prečni prerez odtoka 552 cm², z okvirjem iz nerjavnega jekla, možnostjo 16-kratnega zaklepanja na meter, z brezvijačnim hitrim zaklepanjem SIDE-LOCK in dodatno možnostjo 8-kratnega vijačenja, brez prečnih mrež v liniji žlebov, s tovarniško vgrajenim vložkom PE za prostorski stik d=10 mm na eni čelni strani, s splošno odobritvijo gradbenih organov za sisteme LAU in preizkusom učinkovitosti AKR, globina vstavljanja rešetke 40 mm; D/Š/V 4000x600x575; št. izdelka: 3705.
Pakiranje
-
Izjava o lastnostih
Tekst opis za popise
Primer vgradnje
Asfalt class D 400,
Beton class D 400,
Tlakovanje class D 400 - E 600,
Asfalt class F 900,
Beton class E 600 - F 900,
Asfalt class D 400,
Beton class D 400,
Tlakovanje class D 400 - E 600,
Asfalt class E 600 - F 900,
Beton class E 600 - F 900,
Asfalt class D 400,
Beton class D 400,
Tlakovanje class D 400,
Asfalt class E 600 - F 900,
Beton class E 600 - F 900,
